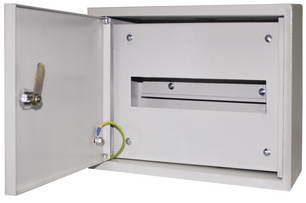

Щиты распределительные металлические ЩРН, ЩРВ
Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях.
Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателя.
Особенности конструкции щитов распределительных металлических ЩРН, ЩРВ.
Щиты выпускаются в двух исполнениях:
- Навесное (серия ЩРН)
- Встраиваемые в нишу (серия ЩРВ)
Щиты ЩРН изготавливаются со степенью защиты IP31 и IP54, а ЩРВ только со степенью защиты IP30. Степень защиты IP54 выполнена на автоматизированной линии по нанесению уплотнителя. Окраска порошковая. Цвет RAL 7035.
Щиты комплектуются DIN-рейками для установки коммутационной модульной аппаратуры и замком с двумя ключами с одинаковой степенью секретности. Комплектуются знаками электробезопасности.
Доступ ко всем токопроводящим частям закрыт съемной фальш-панелью. Для ввода кабеля внутрь щита предусмотрены отверстия (для щитка ЩРН 3 отверстия D32мм – снизу, для щита ЩРВ – снизу и сверху).
Предусмотрена возможность крепления шин N и PE, а также возможность заземления двери и корпуса щитка. Шины N, PE, поводки заземления и сальники от IP 31 до IP 68 заказываются отдельно.
Угол открытия двери для боксов со степенью защиты IP 30 – 120 градусов, а для щитов со степенью защиты IP 54 – 180 градусов.
Упаковка – качественный трехслойный гофрокартон.
Корпуса изготавливаются из листового металла толщиной 0,8-1,2 мм.
Основные преимущества
- Удобство монтажа;
- Широкий ассортимент типоразмеров в серии;
- Высококачественное порошковое покрытие;
- Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам;
- Комплектуется маркировочными наклейками;
- Соответствие всем требованием ПУЭ.
| Артикул | Наименование |
|---|---|
| Встраиваемые IP31 | |
| mb11-9 | ЩРВ 9 IP31 (260х340х120) EKF |
| mb11-12 | ЩРВ 12 IP31 (260х340х120) EKF |
| mb11-18 | ЩРВ 18 IP31 (390х340х120) EKF |
| mb11-18m | ЩРВ 18М IP31 (260х440х120) EKF |
| mb11-24 | ЩРВ 24 IP31 (390х340х120) EKF |
| mb11-36 | ЩРВ 36 IP31 (520х340х120) EKF |
| mb11-48 | ЩРВ 48 IP31 (650х340х120) EKF |
| mb11-54 | ЩРВ 54 IP31 (540х440х120) EKF |
| mb11-72 | ЩРВ 72 двухдверный IP31 (520х605х125) EKF |
| Навесные IP31 | |
| mb21-9 | ЩРН 9 IP31 (220х300х120) EKF |
| mb21-12 | ЩРН 12 IP31 (220х300х120) EKF |
| mb21-15 | ЩРН 15 IP31 (220х400х120) EKF |
| mb21-18 | ЩРН 18 IP31 (350х300х120) EKF |
| mb21-18m | ЩРН 18М IP31 (220х400х120) EKF |
| mb21-24 | ЩРН 24 IP31 (350х300х120) EKF |
| mb21-24g | ЩРН 24 СД стеклянная дверца IP31 (350х300х120) EKF |
| mb21-36 | ЩРН 36 IP31 (480х300х120) EKF |
| mb21-48 | ЩРН 48 IP31 (610х300х120) EKF |
| mb21-54 | ЩРН 54 IP31 (500х400х120) EKF |
| mb21-72 | ЩРН 72 двухдверный IP31 (480х565х125) EKF |
| Навесные IP54 | |
| mb24-12 | ЩРН-12 IP54 (265х310х120) EKF |
| mb24-24 | ЩРН-24 IP54 (395х310х120) EKF |
| mb24-36 | ЩРН-36 IP54 (520х310х120) EKF |
| mb24-48 | ЩРН-48 IP54 (620х310х120) EKF |
